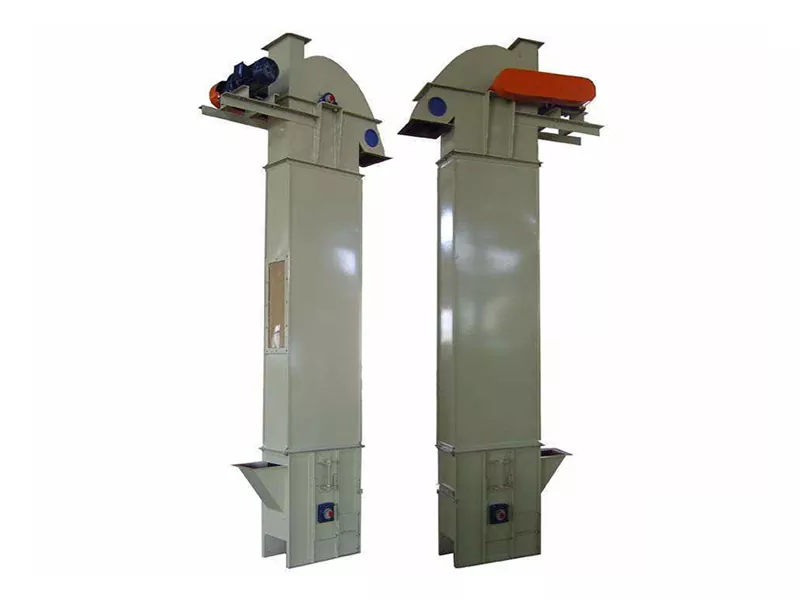

வாளி லிஃப்ட்

EPIC ஒரு புகழ்பெற்ற சீன உற்பத்தியாளர் மற்றும் வாளி லிஃப்ட் உற்பத்தியில் நிபுணத்துவம் பெற்ற பல வருட அனுபவமுள்ள சப்ளையர். உங்களுடன் வணிக ரீதியான உறவுகளை நிறுவுவோம் என்று நம்புகிறோம்.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

வாளி லிஃப்ட் (ஒன்று) டி வகை, எச்.எல் வகை வாளி லிஃப்ட்

டி வகை வாளி லிஃப்ட் குறியீடு டி, அதாவது பெல்ட் பக்கெட் லிஃப்ட்; தயாரிப்பு விவரக்குறிப்புகள் வாளி அகலத்தில் வெளிப்படுத்தப்படுகின்றன. சங்கிலி ரிங் சங்கிலி வாளி லிஃப்ட் உடன் ஒப்பிடும்போது, வட்டு இயந்திரம் பல விவரக்குறிப்புகள், பெரிய செயல்திறன், அதிக வாழ்க்கை உயர்வு, நிலையான மற்றும் நம்பகமான செயல்பாடு, நீண்ட ஆயுள் மற்றும் பிற குறிப்பிடத்தக்க நன்மைகள். மையவிலக்கு அல்லது கலப்பு வெளியேற்றத்திற்கான லிஃப்ட், வெட்டு வகை சார்ஜிங். அதிக தூக்கும் உயரம், பொருள் வெப்பநிலை 60 than ஐ தாண்டாது.

HL type bucket elevator is suitable for vertical transportation of large grinding cut powder,granular,and small block materials,such as grain,coal,cement,crushed ore,conveying the highest height of 40m,its characteristics are,simple structure,smooth operation,cut type loading,mixed or gravity discharge,the rim using combination sprocket,easy to replace,sprocket rim by special treatment long life,The lower part of the gravity automatic tensioning device,can maintain a constant tension,avoid நழுவுதல் அல்லது சங்கிலி, அதே நேரத்தில் ஹாப்பர் தடுக்கப்படும் போது, நகரும் பகுதிகளை திறம்பட பாதுகாக்க முடியும், பொருள் வெப்பநிலை 250 than ஐ தாண்டாது.

தயாரிப்பு அளவுரு

மாதிரி	டி 160	D250	டி 350	டி 450	HL250	HL300	HL400
பொருள் வெப்பநிலை (℃)	(சாதாரண பெல்ட்)	(சாதாரண பெல்ட்)	(எதிர்ப்பு பெல்ட்)	(எதிர்ப்பு பெல்ட்)	டி-வகை இயந்திரத்தை விட உயர்ந்தது	டி-வகை இயந்திரத்தை விட உயர்ந்தது	டி-வகை இயந்திரத்தை விட உயர்ந்தது
எஸ்-பூக்கெட் தெரிவிக்கும் திறன் (m²H)	8	21.6	42	70	22	28	47
கே வாளி திறனை வெளிப்படுத்தும் திறன் (எம்> எச்)	3.1	11.8	25	48	12	16	30
பொருளின் அதிகபட்ச மொத்த அளவு (மிமீ)	25	35	45	55	35	40	50
குறைந்தபட்ச மோட்டார் சக்தி (KW)	2.2	3	5.5	7.5	4	5.5	5.5
அதிகபட்ச மோட்டார் சக்தி (KW)	7.5	7.5	10	10	7.5	10	10
வாளி தூக்க இயந்திரத்தின் குறைந்தபட்ச உயரம் (மிமீ)	4820	4480	4300	4540	4480	4660	4520
வாளி தூக்கும் இயந்திரத்தின் அதிகபட்ச உயரம் (மிமீ)	30020	30080	30300	29500	30080	30160	30320
உயர வேறுபாடு (மிமீ)	300	400	500	640	400	500	600
பதற்றம் டிரம் மைய உயரம் (மிமீ)	530	620	650	800	620	650	800
ஓட்டுநர் பிரிவு வீட்டு உயரம் (மிமீ)	453	503	550	650	503	600	654
45 ° ஊட்ட துறைமுக உயரம் (மிமீ)	1050	1250	1440	1630	1250	1300	1630
60 ° ஊட்ட துறைமுக உயரம் (மிமீ)	1310	1540	1770	2000	1540	2280	2670
45 ° வெளியேற்ற துறைமுகத்தின் ஆழம் (மிமீ)	800	900	1100	1200	900	1120	1200
கிடைமட்ட வெளியேற்ற துறைமுகத்தின் ஆழம் (மிமீ)	855	960	1170	1800	960	1190	1280
பக்க வீட்டுவசதிகளின் பரிமாணங்கள் (மிமீ)	456	586	710	858	568	638	758
இறுதி உறை ஆட்சியாளர் (மிமீ)	906	1106	1236	1458	1106	1338	1458
ஓட்டுநர் நிலையின் அதிகபட்ச பக்க அளவு (மிமீ)	1060 × 293	1361 × 365	1521 × 423	1682 × 486	1361 × 365	1512 × 401	1632 × 461
ஓட்டுநர் பகுதியின் இறுதி முகத்தின் அதிகபட்ச அளவு (மிமீ)	906 × 800	1281 × 936	1358 × 1122	1470 × 1303	1281 × 936	1362 × 1172	1470 × 1294

பக்கெட் லிஃப்ட் (இரண்டு) டி வகை, TH தொடர் வாளி லிஃப்ட்

கீழேயுள்ள சேமிப்பகத்திலிருந்து ஹாப்பர் ஸ்கூப் செய்கிறார், மேலும் கன்வேயர் பெல்ட் அல்லது சங்கிலி மேலே வாழ்வதால், அது ஜாக்கிங் சக்கரத்தைத் தவிர்த்த பிறகு கீழ்நோக்கி மாறும், மேலும் வாளி லிஃப்ட் பொருளைப் பெறும் ஸ்லாட்டுக்குள் நிற்கிறது. டிரைவ் ஸ்ப்ராக்கெட்டின் ஜோடி, கீழ் அல்லது அதற்கு மேல் ஒரு ஜோடி சேஞ்ச் ஸ்ப்ராக்கெட், வாளி லிஃப்ட் வீட்டுவசதி பொருத்தப்பட்டுள்ளது, வாளி லிஃப்டில் உள்ள தூசியைத் தடுக்க.

உபகரணங்கள் பண்புகள்

1, TH வகை என்பது கலப்பு அல்லது ஈர்ப்பு வெளியேற்றத்தைப் பயன்படுத்தி ஒரு வகையான ரிங் சங்கிலி வாளி லிஃப்ட், அகழ்வாராய்ச்சி வகை சார்ஜிங்:

2, உயர் தரமான அலாய் ஸ்டீல் ரிங் சங்கிலி கொண்ட இழுவை பாகங்கள், நடுத்தர வீட்டுவசதி ஒற்றை, இரட்டை சேனல் இரண்டு வடிவங்களாக பிரிக்கப்பட்டுள்ளது, இது இயந்திர எடை பெட்டிக்கு இரண்டு வடிவங்கள் மாறிலி சக்தி தானியங்கி பதற்றம், ஸ்ப்ராக்கெட்டை மாற்றலாம் விளிம்பு ஒருங்கிணைந்த கட்டமைப்பை மாற்றலாம்;

3, நீண்ட சேவை வாழ்க்கை, விளிம்பை மாற்ற எளிதானது;

4, ஈர்ப்பு தானியங்கி பதற்றம் சாதனத்தின் கீழ் பகுதி, ஒரு நிலையான பதற்றத்தைத் தக்க வைத்துக் கொள்ளலாம், நழுவுவதைத் தவிர்க்கலாம் அல்லது சங்கிலி விடலாம், அதே நேரத்தில் ஹாப்பர் கிளம்பிங் நிகழ்வால் ஏற்படும் தற்செயலான காரணிகளை எதிர்கொண்டபோது ஒரு குறிப்பிட்ட சகிப்புத்தன்மையைக் கொண்டுள்ளது, குறைந்த தண்டு மற்றும் பிற கூறுகளை திறம்பட பாதுகாக்க முடியும்

தயாரிப்பு அளவுரு

மாதிரி		Th315		Th400		Th500		Th630		Th800		Th1000
வாளி வகை (m³/h)		zh	sh	zh	sh	zh	sh	zh	sh	zh	sh	zh	sh
செயல்திறன் (மிமீ)		35	60	60	94	75	118	114	185	146	235	235	365
	வாளி அகலம் (மிமீ)	315		400		500		630		800		1000
ஹாப்பர்	டூங் டூங் (எல்)	3.75	6	5.9	9.5	9.3	15	14.6	23.6	23.3	37.5	37.6	58
	வாளி தூரம் (மிமீ)	512				688				920
	லாமீட்டர் × சுருதி	18 × 64				22 × 86				26 × 92
சங்கிலி வாளி	வளைய எண்	7				7				7
	கீற்றுகளின் எண்ணிக்கை	2				2				2
	ஒற்றை ரூட் தோல்வி சுமை (கே.என்)	> 320				> 480				> 570
ஸ்ப்ராக்கெட் சுருதி விட்டம் (மிமீ)		630		710		600		900		1000		1250
ஹாப்பர் இயங்கும் வேகம் (எம்/வி)		1.1				1.5				1.6
சுழல் புரட்சி (ஆர்/நிமிடம்)		42.5		37.6		35.8		31.8		30.5		24.4
